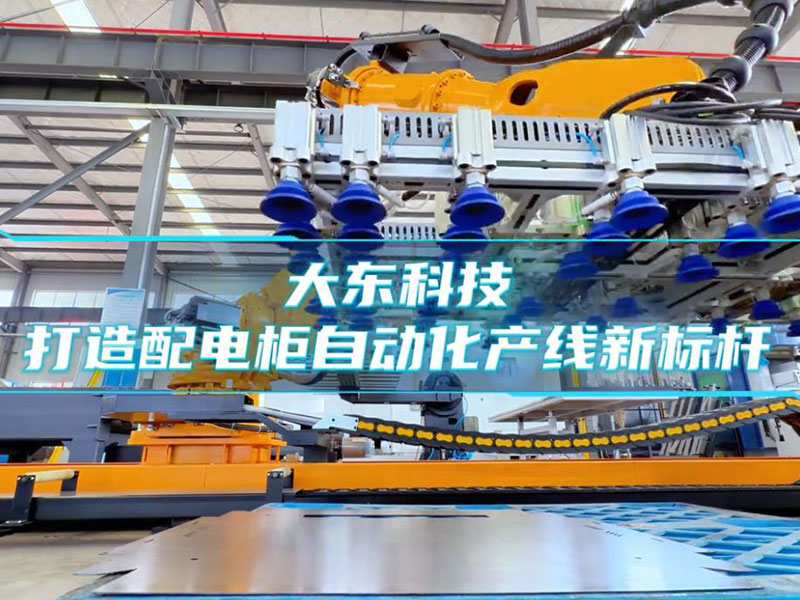

大东科技：配电柜自动化产线从抓取到折弯的完整攻略
在成套电气行业，配电柜的生产效率往往取决于板材冲压与折弯环节能否无缝衔接。许多企业投入了数控转塔冲床，却仍因人工上下料、手动定位而无法发挥设备潜能。大东科技结合多年伺服冲控技术积累，梳理出一套覆盖定位抓取、中转翻转上料、斜面定位落料、二次定位上料、折弯工位上料全流程的自动化攻略，帮助配电柜生产企业少走弯路、快速提效。
目录
1. 为什么配电柜产线需要“全流程攻略”？
2. 定位抓取：从混乱料垛到有序起点
3. 中转翻转上料：让双面冲裁不再停顿
4. 斜面定位落料：为表面质量兜底的落料设计
5. 二次定位上料：冲压到折弯之间的“精度保险”
6. 折弯工位上料：让折弯机吃饱又吃好
7. 不同规模工厂如何选择自动化配置？
8. 常见问题解答（FAQ）
---
1. 为什么配电柜产线需要“全流程攻略”？
配电柜的箱体、门板、背板等零件通常包含大量冲孔、翻边、敲落孔等特征。传统分段作业中，每道工序之间依赖人工搬运、肉眼对位，容易出现：
- 冲孔与折弯基准不统一，导致装配时螺丝孔对不上。
- 大尺寸板材多次翻转造成边角变形。
- 批量生产时，人员疲劳导致上料偏移，废品率波动剧烈。
大东科技提供的不是孤立设备，而是一套从抓取到折弯的完整作业攻略，帮助企业一次性解决上述痛点。
2. 定位抓取：从混乱料垛到有序起点
很多工厂的毛坯板材堆垛并不整齐——叉车卸料时产生的错位、不同批次板材的大小头，都会让自动化上料“出师不利”。大东科技的定位抓取方案包含三道预处理：
- 料垛扫描：通过线性激光测量料堆顶层板材四个边角的三维坐标。
- 偏移计算：自动得出板材在X、Y方向上的位移以及绕Z轴的旋转角度。
- 动态抓取：机械手根据偏移值调整吸盘阵列的取料姿态，即使板材歪斜15度也能准确吸取。
该方案将上料成功率提升至99.6%以上，尤其是针对配电柜常用的2.0mm镀锌板，有效避免了因吸盘漏气导致的板材掉落事故。
3. 中转翻转上料：让双面冲裁不再停顿
配电柜许多零件需要正反面分别加工（例如正面冲散热孔、反面冲安装支架孔）。大东科技的中转翻转上料模块专为此类场景设计：
- 工件从冲床出料后通过皮带线进入翻转站，四边由尼龙夹爪轻夹。
- 伺服电机驱动整体框架旋转180度，全过程耗时约5秒。
- 翻转后自动触发定位吹气，消除因惯性产生的微小位移，然后将工件送回冲床或输送至下一工序。
以配电柜内横梁为例，使用该模块后双面冲裁的总辅助时间由人工操作的95秒降至28秒，且正反面特征的对位精度提高至±0.15mm。
4. 斜面定位落料：为表面质量兜底的落料设计
冲压完成的工件如何下料，看似简单却直接影响成品率。大东科技摒弃传统的垂直落料方式，采用斜面定位落料：
- 落料滑道倾斜角度可在20°至40°之间调节，针对薄板采用更平缓的坡度。
- 滑道表面镶嵌滚动钢球或气浮孔，大幅降低摩擦系数。
- 落料末端配有侧推归正装置，使每一块板材落进料箱的同一位置，堆垛整齐。
该方案使得配电柜面板在落料环节的表面划伤率从过去的6%下降至0.3%以下，特别适合已经做了覆膜或喷涂处理的半成品。
5. 二次定位上料：冲压到折弯之间的“精度保险”
板材完成冲压后，经过输送线、过渡台、转向滚筒等多个环节，位置误差会逐渐累积。如果直接将这样的板材送入折弯机，折弯线与冲孔之间的中心距很难满足图纸要求。大东科技在折弯机前设置二次定位上料工作站：
- 定位台面采用万向球结构，板材可在台面上自由滑动。
- 后端和左端设有高精度气动挡规，将板材推至固定基准。
- 定位完成后，系统发出“位置就绪”信号，上料机械手从固定坐标点抓取。
通过该环节，原本可能达到±0.6mm的位置误差被压缩至±0.1mm以内。对于配电柜中那些孔边距要求严格的零件（如断路器安装板），这一精度保险尤为关键。
6. 折弯工位上料：让折弯机吃饱又吃好
折弯机往往是产线的产能瓶颈。大东科技开发的折弯工位上料模块不仅负责送板，更致力于消除折弯机空等的时间：
- 双工位预上料：设置待料区与定位区，当折弯机工作时，下一件工件已在待料区完成二次定位。
- 板厚识别：上料机械手自带测厚传感器，不同板厚自动匹配夹持力。
- 折弯随动：对于多道折弯零件，系统自动调整送料长度和角度，避免工件碰撞折弯机后挡指。
以配电柜门板（四边折弯）为例，采用该模块后，平均每件折弯上料辅助时间仅为3.8秒，折弯机台时利用率从68%提升至92%。
7. 不同规模工厂如何选择自动化配置？
大东科技发现，并非所有工厂一开始就需要完整的全线自动化。根据产量和产品复杂度，推荐三种配置路径：
| 配置等级 | 包含模块 | 适用场景 | 预估提效幅度 |
|----------|----------|----------|--------------|
| 基础级 | 定位抓取 + 斜面定位落料 | 单一品种大批量冲压，不涉及翻转和折弯连线 | 冲压效率+60% |
| 进阶级 | 基础级 + 中转翻转上料 + 二次定位上料 | 需要双面冲裁，且折弯机离冲床较近 | 整线效率+120% |
| 完整级 | 进阶级 + 折弯工位上料 | 冲压-折弯全流程无人化衔接 | 整线效率+180% |
客户可根据当前订单结构和未来规划，选择一步到位或分阶段投入。大东科技所有模块均支持后期追加和信号对接。
8. 常见问题解答（FAQ）
问：这套攻略中提到的定位抓取，对板材厚度有下限要求吗？
答：标准配置适用于0.8mm至6.0mm的金属板材。对于0.5mm-0.8mm的薄板，可选用微孔吸盘和低真空度模式，大东科技已有成熟应用案例。
问：我厂里已经有自动堆垛装置，还需要斜面定位落料吗？
答：如果现有堆垛装置已能保证表面无划伤且堆垛整齐，可以不更换。但如果经常出现划痕或料垛歪斜，斜面定位落料的缓冲加归正设计会是很好的升级选择。
问：中转翻转上料模块的翻转速度可以调节吗？
答：可以。伺服翻转机构的速度、加减速曲线均可通过系统参数设定。对于较大尺寸或较薄的板材，可以设置较低的翻转速度，防止工件晃动。
问：二次定位上料会增加整个节拍时间吗？
答：二次定位与折弯机加工并行进行——当折弯机正在折弯当前工件时，下一件工件在定位台上完成校准。因此实际增加的节拍时间仅为工件从定位台转移到折弯机的那几秒，一般不超过3秒。
问：如果以后想增加自动化模块，大东科技能提供统一控制平台吗？
答：可以。大东科技提供集中式产线控制系统，能够将各阶段添加的模块统一纳入管理，实现配方管理、故障报警和产量统计，避免形成“自动化孤岛”。
问：整套产线对操作人员的技能要求高吗？
答：大东科技系统采用图形化操作界面，并内置常见配电柜零件的工艺配方库。普通操作工经过2天培训即可完成换产、启动和日常排故。高阶调试可由厂家远程支持完成。
---
从抓取到折弯，每一个工位都可能成为效率短板或精度陷阱。大东科技围绕定位抓取、中转翻转上料、斜面定位落料、二次定位上料、折弯工位上料五个关键环节，为配电柜企业提供可落地、可扩展的自动化攻略。无论您是新建厂房还是改造旧线，都可以从中找到适合自己的实施路径。欢迎联系大东科技获取针对您工厂的定制攻略建议。
